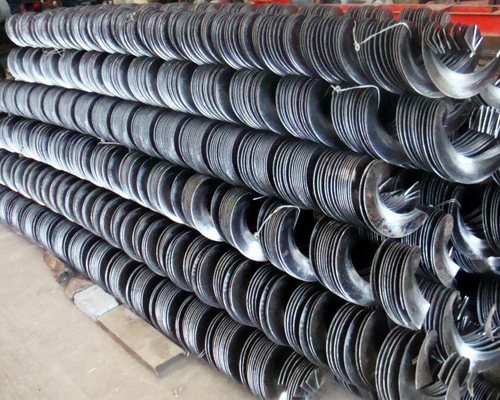

螺旋葉片的幾種形成方式。螺旋葉片是螺旋機械的基本構件,因?yàn)樗哂刑厥獾目臻g曲面形狀,因此加工制造困難。依據現場運用的螺旋成形辦法并查閱有關材料,現介紹螺旋葉片的幾種成形辦法供參閱。

1、單片手藝熱壓成形法

單片手藝熱壓成形法是螺旋葉片傳統的成形辦法,現在一些中小企業還在運用。這種辦法是將按單片螺旋葉片打開圖下好料的坯料加熱到700℃左右后,在單片熱成形胎具上用手藝錘打成形。

這種辦法的特色:

(1)成形工藝簡略,適合于中小企業小批量出產螺旋葉片。

(2)出產條件差,勞動強度大,出產效率低。

(3)螺旋葉片成形質量不穩定,焊接組合差錯大。

(4)適用于螺旋葉片板薄的坯料成形

2、胎具熱壓成形法

胎具熱壓成形法是將按單片螺旋葉片打開圖下好的坯料加熱到700℃左右后放入成形胎具中在壓力機上熱壓成形。這種成形胎具的裝置面與導柱方向筆直。

這種成形辦法的特色:

(1)需加工專用熱壓成形胎具,適合于批量出產螺旋葉片。

(2)出產效率高,但出產條件差,勞動強度大。

(3)螺旋葉片成形質量穩定,但成形螺旋葉片外觀質量差。

(4)適用于螺旋葉片板厚的坯料的成形。
